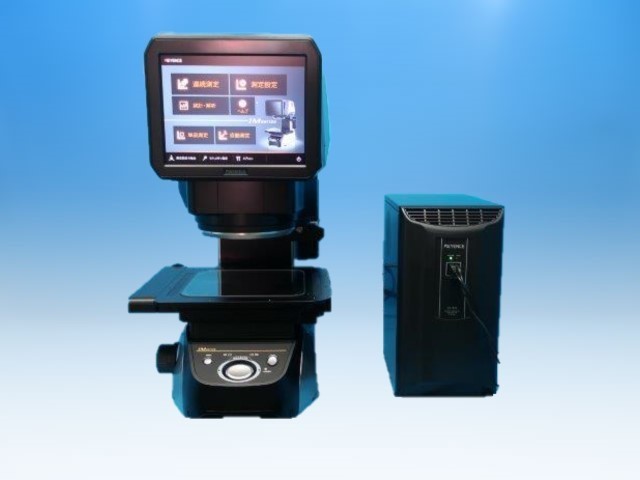

キーエンス 画像寸法測定器 IM-7020【IM-7000】 【レンタル品】

キーエンス 画像寸法測定器 IM-6000

【仕様】

コントローラ IM-7000
ヘ ッ ド IM-7020
撮影素子 1型 660万画素 モノクロCMOS
ディスプレイ 10.4型 LCDモニタ (XGA:1024×768)
視   野 広視野測定モード : 200mm×200mm(4角R50)
高精度測定モード : 125mm×125mm
最小表示単位 0.1μm
繰り返し精度 広視野測定モード : ステージ移動なし:±1μm
 ステージ移動あり:±2μm
高精度測定モード : ステージ移動なし:±0.5μm
ステージ移動あり:±1.5μm
測定精度
広視野測定モード : 連結なし:±5μm
連結測定:±(7+0.02L)μm
高精度測定モード : 連結なし:±2μm
連結測定:±(4+0.02L)μm
ライトプローブ
測定
測定可能領域(XY):90mm×90mm
最大測定深さ :30mm
ライトプローブ直径 :Φ3mm
繰り返し精度 :±2μm
測定精度 :±(8+0.02L)μm
記   録 500GB
使用周囲温度 +10~35℃
使用周囲湿度 20~80%RH (結露なきこと)
透過照明 方式 : テレセントリック透過照明
落射照明 方式 : 4分割マルチアングル照明(電動)
   :スリットリング照明(電動)
ステージ XYステージ:移動範囲:100mm×100mm(電動)
Zステージ:移動範囲:75mm(電動)
       耐荷重:5kg
電源電圧 AC100~240V  50/60Hz
質   量 コントローラー :約8kg ヘッド :約31kg
付属品 キーボード・マウス

IMシリーズの中古品はコチラ


【納期】

  即 納

【商品特徴】

  • 置いて押すだけの画像寸法測定器
  • 最大99箇所を瞬時に認識・測定
  • 人の技量を問わず正確に測定
  • 測定データ活用も簡単
  • シビアなピント調整や位置決めが不要
  • 最適な照明条件により正確にエッジを抽出
  • 画像では見えない側壁もライトプローブにて測定可能
