【構成】 |
振動発生機 : m120 |
電力増幅器 : MA1 |
【総合仕様】 |
加振力 : 正弦波 1200N ランダム波 840Nrms ショック波 1200N |
最大加速度 : 500m/s2(無負荷) |
最大速度 : 1.6m/s |
最大変位 : 30mmp-p |
最大搭載質量: 120kg |

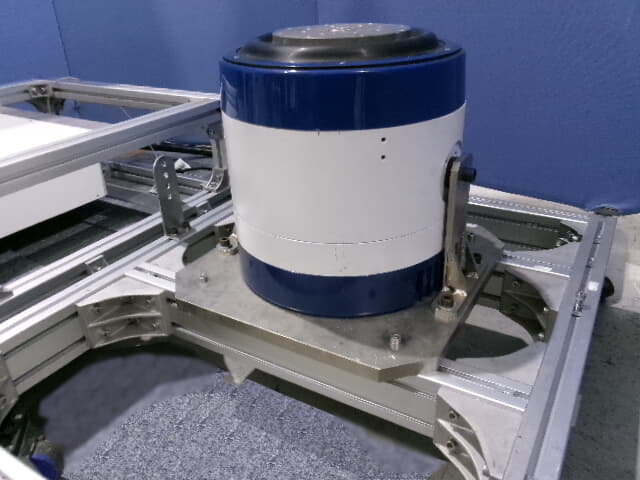

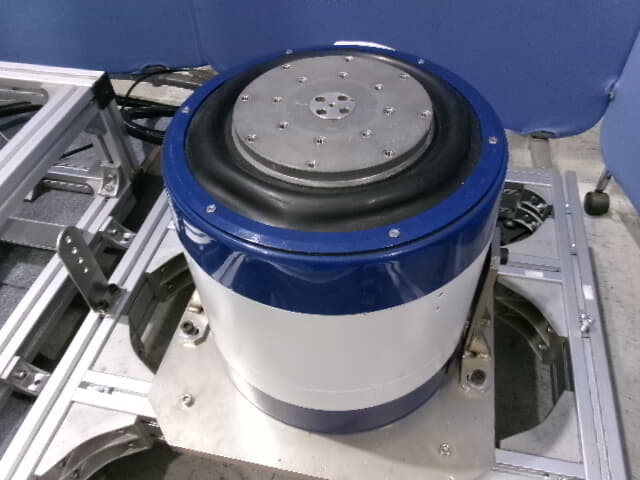

【振動発生機】 |
可動部質量 : 2.4kg |
振動部寸法 : φ174mm |

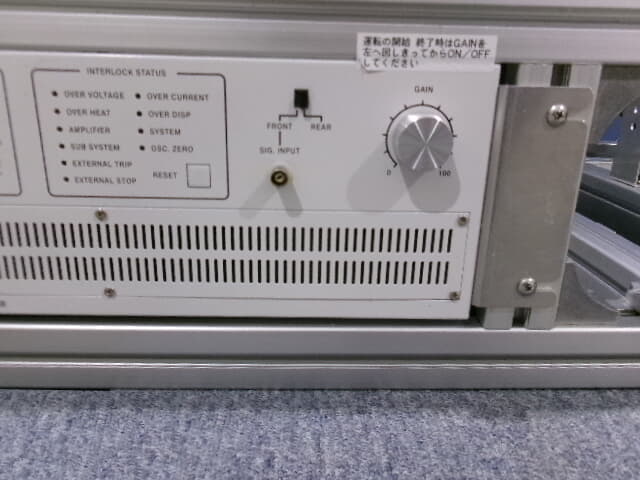

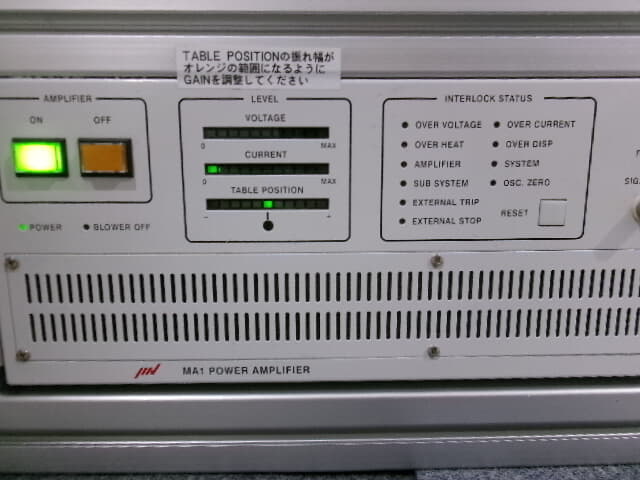

【電力増幅器】 |
冷却方式 : 強制空冷 |
最大出力 : 1.0KVA |
寸 法 : 振動発生機部:約φ320×330mm(ベース約W420×D410×H20mm) |
(アルミフレームラック含=約W700×D900×H530mm) |

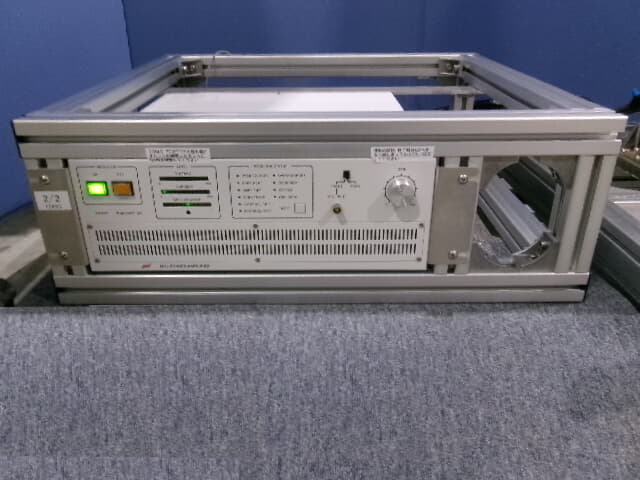

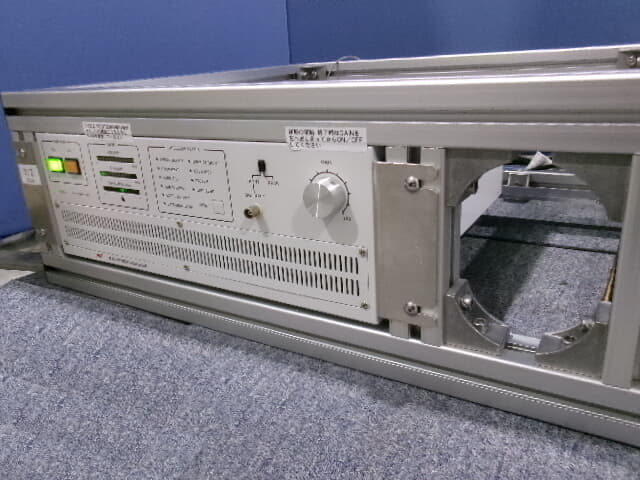

電力増幅器部:約W430×D430×H150mm |
(アルミフレームラック含=約W700×D650×H250mm) |
電 源 : 1φ AC100V 50/60Hz |

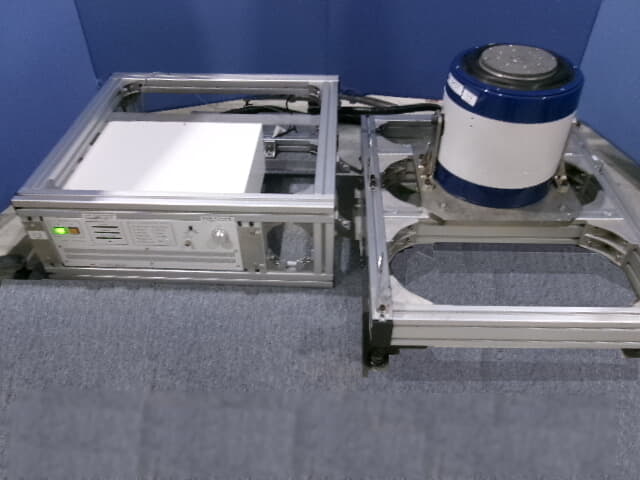

※写真はアルミフレームラックに組み込まれたものです。 |
※信号発振器及び加速度ピックアップは付属していません。 |
【機器ステータス】 |
取扱説明書なし |
