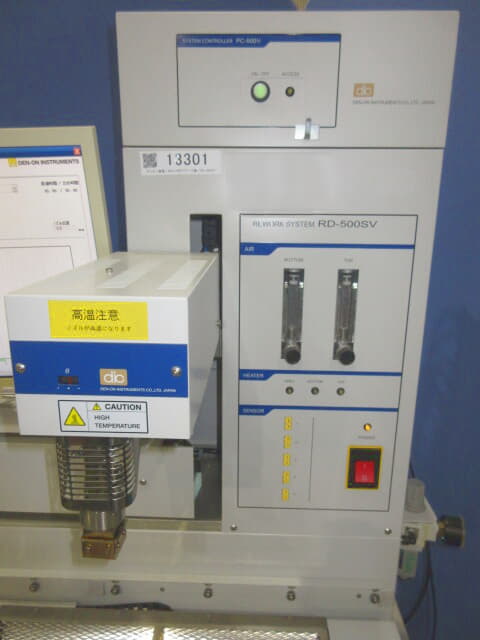

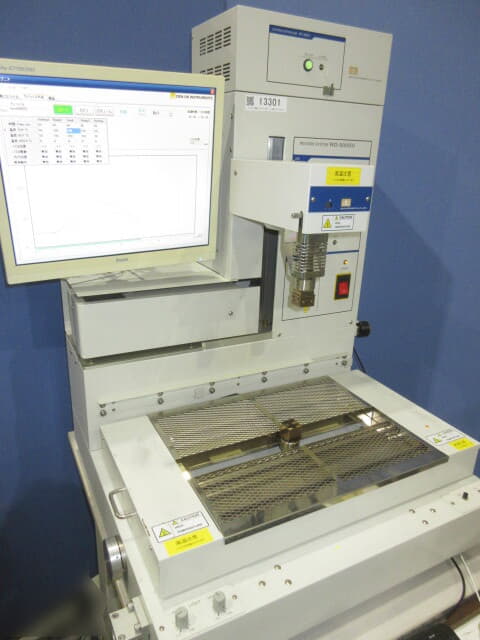

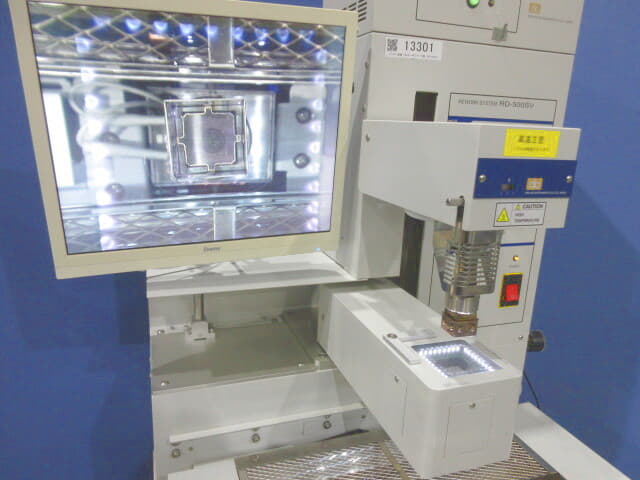

【中古品】デンオン機器 BGA/SMTリワーク機 RD-500SV 管理番号13301
-
【仕様】

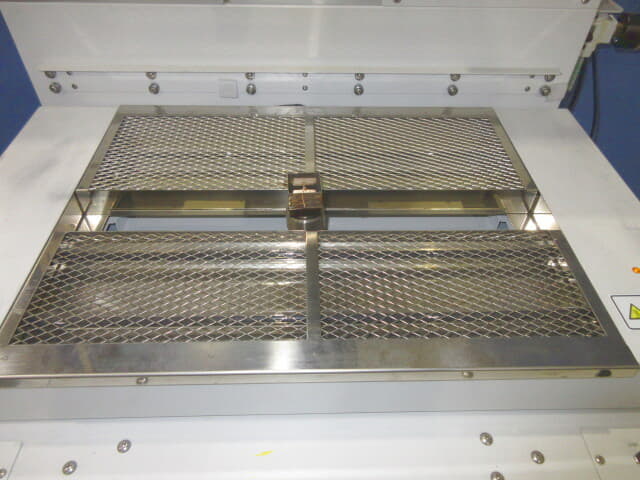

・対象部品サイズ ： 2mm角~50mm角 ・最小ボールピッチ： 0.3mmピッチ ・実装高さ制限 ：基板上部クリアランス ノズル上部待機時 192.5mm ノズル下降時120mm(TOPヒーターカバー底面) 基板下部クリアランス エリアヒーター網上部より基板上面まで57mm エリアヒーター底面より基板上面まで約6~25mm ヒーターノズルエッジより基板上面まで86mm ・上下面ヒーター ：ホットエアー 1000W ・下部全面加熱アリアヒーター： 赤外線IRヒーター 2000W（500W×4） ・対象視野範囲 ： 光学10倍、デジタル12倍 ・位置合わせ方法 ： 画面目視にてX,Y,Z,θ 手動調整 ・位置決め搭載方式 ： 自動搭載、手動搭載 ・電 源 ： AC200-240V 1φ 50/60Hz ・エアー ： 外部エアー方式 大気もしくは窒素 0.5~0.6Mpaで使用 ・外 寸 ： W620×D620×H735mm(モニター除く) ・重 量 ： 約70kg 【機器ステータス】
取扱説明書あり

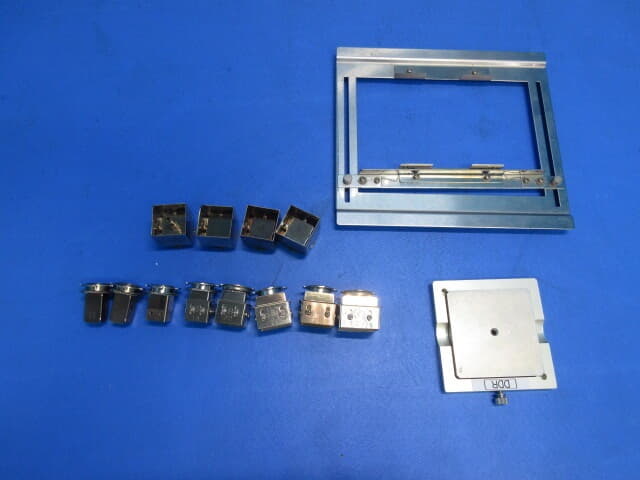

※取扱説明書、トップヒーター用ノズル（□13×2個、□18×2個、□22×1個、□26×2個、□30×1個）、
ボトムヒーター用ノズル（小）BNZ-28×4個、治具ホルダー、はんだ印刷治具が付属しております。
※基盤ホルダ（ステージ上で基板を固定するホルダ）、熱電対、吸着パット、ボトムノズル（大）は未付属となります。
※コンプレッサーは未付属となります。別途、お客様にて圧空源をご用意ください。
