【中古品】三鷹光機非接触三次元測定装置 NH-4N 管理番号13667

【主な仕様】

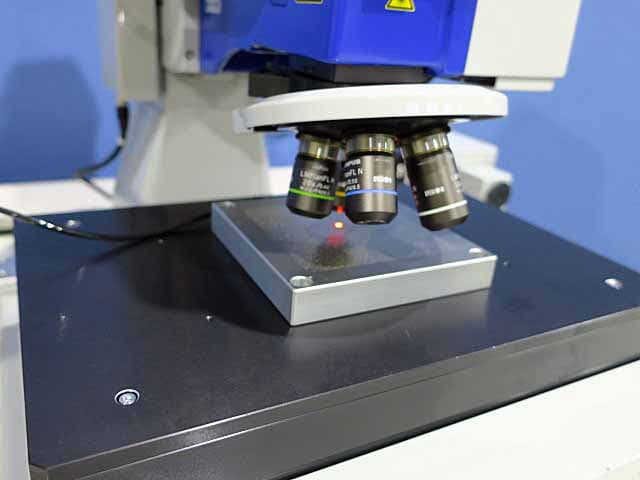

〇顕微鏡部

・観察高額系　　　　　：　無限遠鏡筒（f=100ｍｍ）

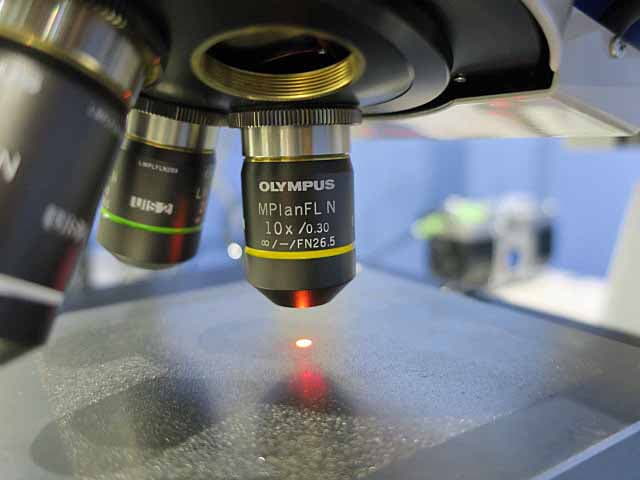

・対物レンズ　　　　　：　MPLanFLN10×（WD 11mm）、LMPlanFLN20×（WD 12mm）、

　　　　　　　　　　　　　LMPlanFLN50×（WD 10.6mm）、LMPlanFLN100×（WD=3.48mm）

・CCDカメラ　　　　　：　40万画素カラーCCD

〇可動部

・ＸＹ軸　　　　　　　：　250ｍｍ（電動）

・Z軸　　　　　　　　：　100mm（電動）

・積載台寸法　　　　　：　W364 × D244（ｍｍ）

・測定物最大高さ　　　：　105mm

〇分解能

・ＸＹ軸　　　　　　　：　0.1μｍ

・Ｚ軸　　　　　　　　：　0.1μｍ

〇測定精度　※L=測定長（mm）

・Ｘ、Ｙ軸　　　　　　：　（1+5L／250）μｍ

・Ｚ軸　　　　　　　　：　（2+5L／100）μm

〇オートフォーカス部（AF）

・稼働範囲　　　　　　：　10ｍｍ

・測定精度　　　　　　：　±1μｍ／10ｍｍ

・測定再現性　　　　　：　σ=0.03μｍ

〇制御ユニット

・PC　　　　　　　　：　OS：Windows10

〇付属品

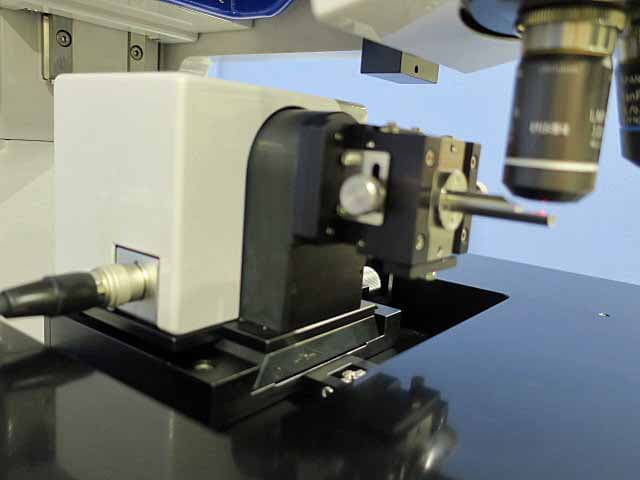

・回転ステージ機構　　　：　360°回転
・多孔質吸着ステージ　　：　薄膜などのワーク保持用

〇電源・設置寸法・重量

・電源　　　　　　　　：　AC100V 50／60Hz 5A

・装置寸法　　　　　　：　W1660 × D970 × Ｈ1400（ｍｍ）

・装置重量　　　　　　：　約250kg

【機器ステータス】

取扱説明書あり

過去の履歴
