ニコン超高分解能非接触三次元表面形状計測システム BW-A505（MM-800LU）管理番号30011

〇主な仕様

〇年式　：　2014年

・ピエゾ駆動方式　　　　：　　レボルバ駆動

・ピエゾ走査レンジ　　　：　　100μm※測定は約90μｍ

・XYZ軸駆動　　　　　　：　　各手動※ピエゾ駆動部は電動
・計測光学系　　　　　　：　　白色二光束干渉計

・二光束干渉対物レンズ　：　　10、20、50、100×

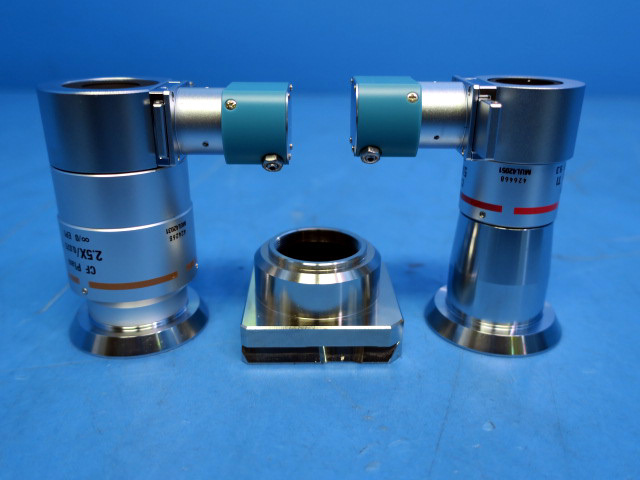

・ﾏｲｹﾙｿﾝ型干渉レンズ　　：　　2.5、5×※対物レンズ用単ホルダ付属（1本装着用）

・視野確認用対物レンズ　：　　5×

・実効高さ分解能　　　　：　　8nm（8μm段差測定時）

〇主な測定項目

・粗さ測定　　　　　　　：　　2次元粗さ（Ra、Rq、Rz等）

　　　　　　　　　　　　　　　3次元粗さ（Sa、Sq、Sz等）

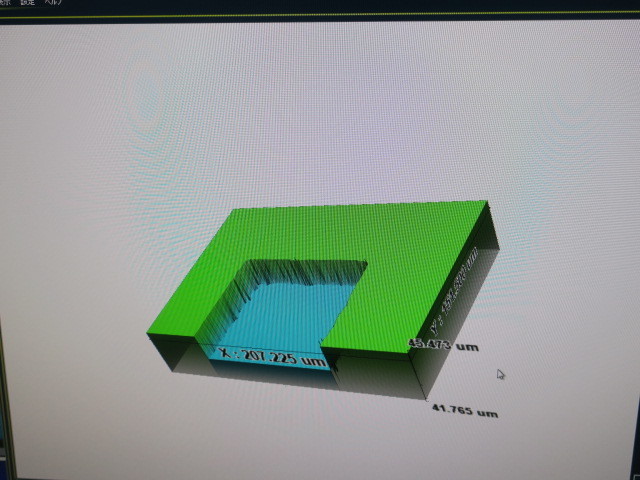

・プロファイル表示　　　：　　カーソルによる2点間の高さ、距離、角度等

・レポート表示　　　　　：　　処理画像および粗さ指標値のEXCEL出力

〇顕微鏡部

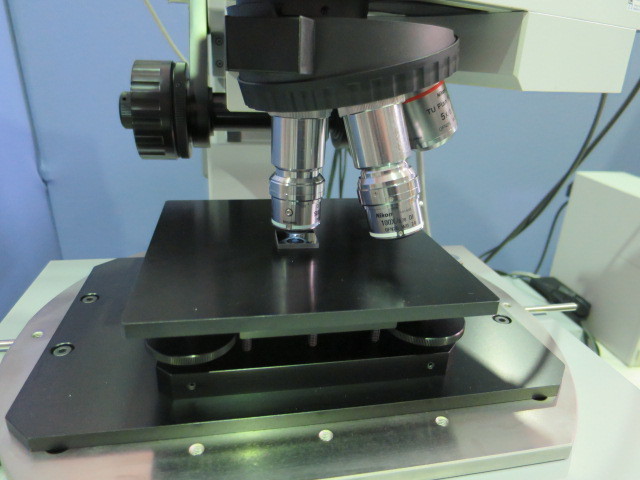

・本体型式　　　　　　　：　　ニコン大型測定顕微鏡 MM-800／LU

・測定可能軸　　　　　　：　　Ｘ、Ｙ、Ｚ軸※Z軸フォーカスエイド未搭載

・搭載ステージ　　　　　：　　8×6B（測定ストローク200×150mm）

〇除振台

型　　　式　　　　　　　：　　HERZ アクティブ微小振動制御システム h-L-TS-300

取扱説明書付属
