近日入荷予定

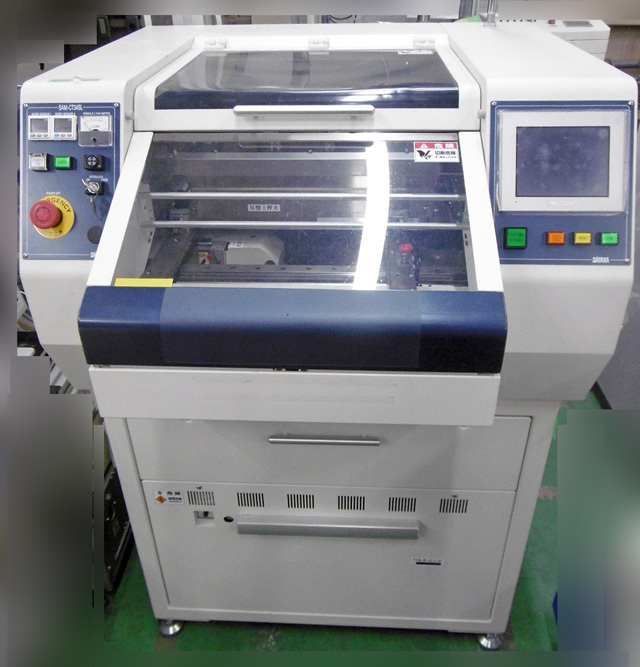

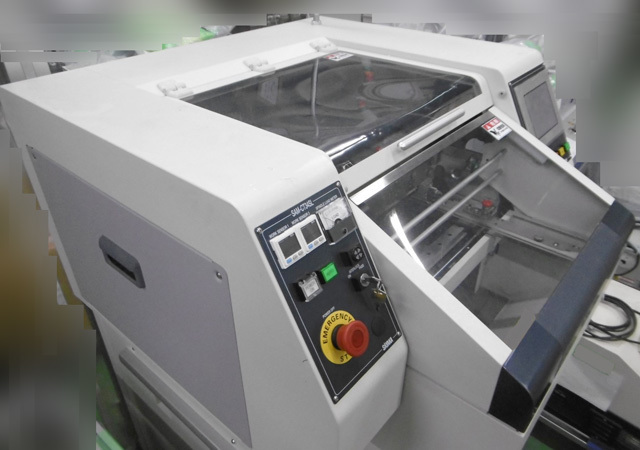

サヤカ乾式スライサー式基板分割機 SAM-CT34SL 管理番号52001

【主な仕様】

【年式】

2014年製

〇対象基板

最大ワークサイズ：　（最大）330mm×400mm

　　　　　　　　　　　t=0.5～2.0mm

〇駆動系

Ｘ　　軸　　　　：　ステッピングモーター

Ｙ　　軸　　　　：　ステッピングモーター

Ｚ　　軸　　　　：　エアーシリンダ

Ｒ　　軸　　　　：　インバータ駆動式インダクションモーター、回転数5,700r.p.m

○刃　　物　　　：　GC砥石（外径123mm、内径40mm、t0.2～0.5mm（0.3標準））

　　　　　　　　　　基板チップソー（外径123mm、内径40mm、t0.5mm）

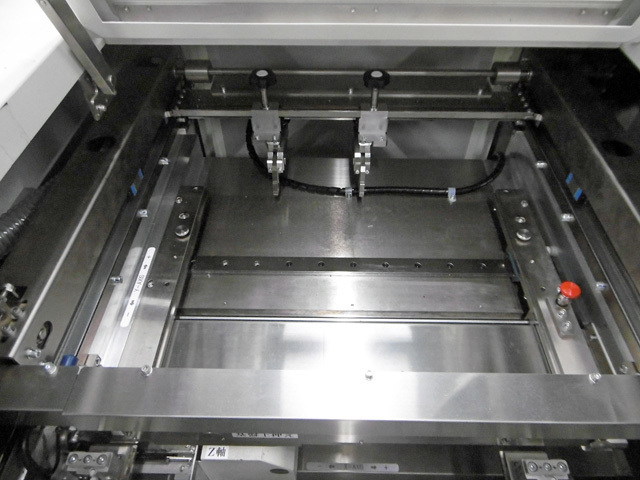

〇基板保持

基板単体　　　　：　メカチャック及びスライドレールにて保持

基板治具　　　　：　パレット上で位置決め

〇切断データの作成

タッチパネル　　：　カラー5.7インチ

入力方法　　　　：　数値ティーチング

登録数　　　　　：　100パターン

〇ユーティリティー

電　　源　　　　：　単相　AC100V　50/60Hz

エアー　　　　　：　0.4～0.5MPa（約70ℓ/min）

〇寸法・重量

寸　　法　　　　：　W740mm×D920mm×H1260mm

重　　量　　　　：　約350kg

〇付属品

集塵機内蔵

・取扱説明書あり

仲介

近日入荷予定
